根據公司發送現場圖片的情況，結合清洗方面的經驗，制定清洗方案。

設備選型：

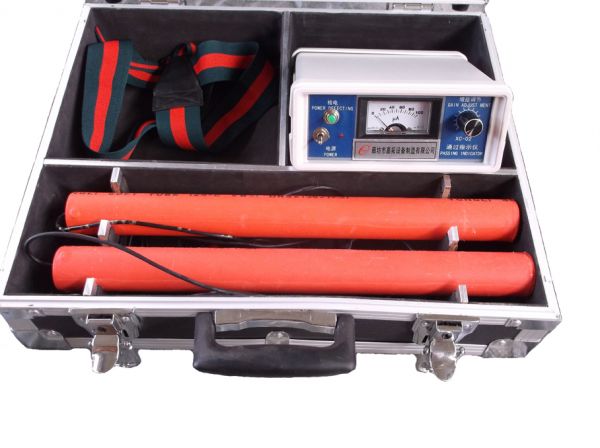

1、磁力檢測器：選用高精度、定向、定距磁力接收機，具有顯示、存儲清管器通過時間、通過次數功能，同時具有遠傳接口，配合自動化處理設備，實現設備控制智能化、自動化。

2、清管器選用食品級、高耐磨、回彈好硬度低進口原料，經模具成型，內部預埋高強度感應磁鐵。

3、利用循環水泵進行循環清洗，要保證水源純凈，有足夠的清洗壓力和排量（循環水泵要求：壓力可調節，最低壓力不低于1.6兆帕，排量見附表1）。

4、帶加熱循環水儲水裝置：循環水應保持有清洗溫度低于60度，不建議在高于60度的情況下進行清洗。

結合產品特性及設備的特點制定以下方案：

1、清洗方案：

2、從加料斗到出料末端清洗過程：

①循環水加溫，正常加溫到60度左右需要半小時左右，由此確認加熱功率。

②參看附圖2發球（按自動化設計）：打開發球盲板放入清管器，并推入主管道，關閉快開盲板。啟動清洗程序，系統檢測各電磁閥狀態正常。

③關閉電磁閥1#、4#，開啟電磁閥2#，3#，開啟循環水水泵及進壓電磁閥，開始將管內物料推至出料端，清管指示器1#、2#相繼動作指示，系統監測壓力等數值正常。

④清管器到達末端，通過指示3#動作，系統指令循環水壓力暫停，同時打開4#電磁閥，電磁閥2#關閉，啟動循環泵將清管器推入收球筒后，4號通過指示器動作，開啟8#排污電磁閥，繼續對清管器清洗5分鐘，關閉循環水泵，關閉全部電磁閥，完成一個清洗循環。也可單獨設置清管器清洗回路：關閉3#電磁閥，關閉4#電磁閥，開啟6#、8#電磁閥，對清管器進行清洗，清洗時間5分鐘。一個清洗循環結束。

⑤、反向清洗與以上步驟相同。

⑥、整個清洗步驟全部自動化，保持管道、清管器干凈無菌。
